# 树莓派演示设备操作手册
通过树莓派来接入传感器到JetLinks平台。 演示视频 (opens new window)
TIP
协议代码以及传感器未开源,如果想获取演示设备以及协议代码,请联系商务.
# 新建
# 新建网络组件

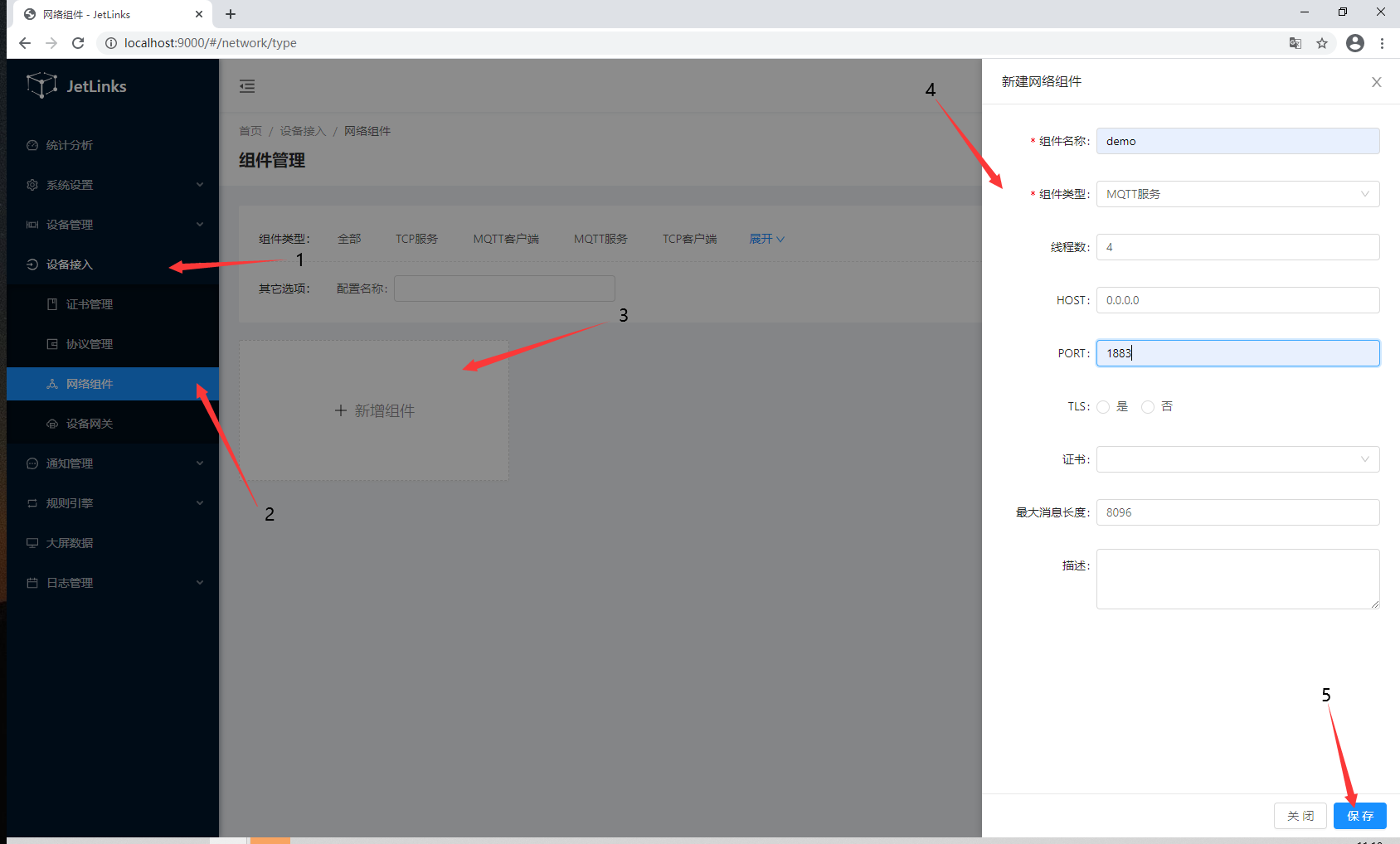

1.进入系统,点击设备接入 → 网络组件 → 新增组件

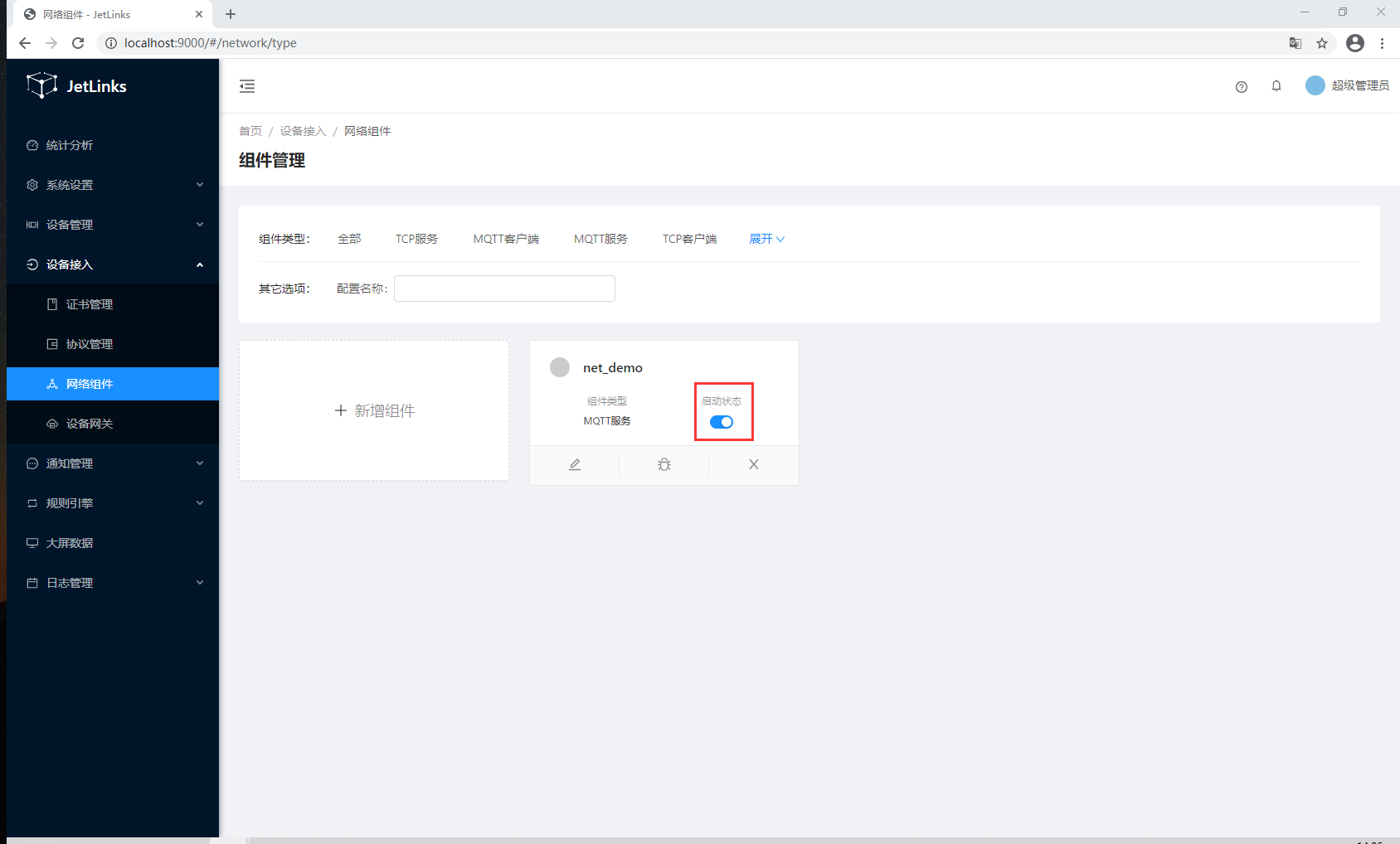

2.创建完后启动组件（蓝色为启动成功）
# 新建设备网关

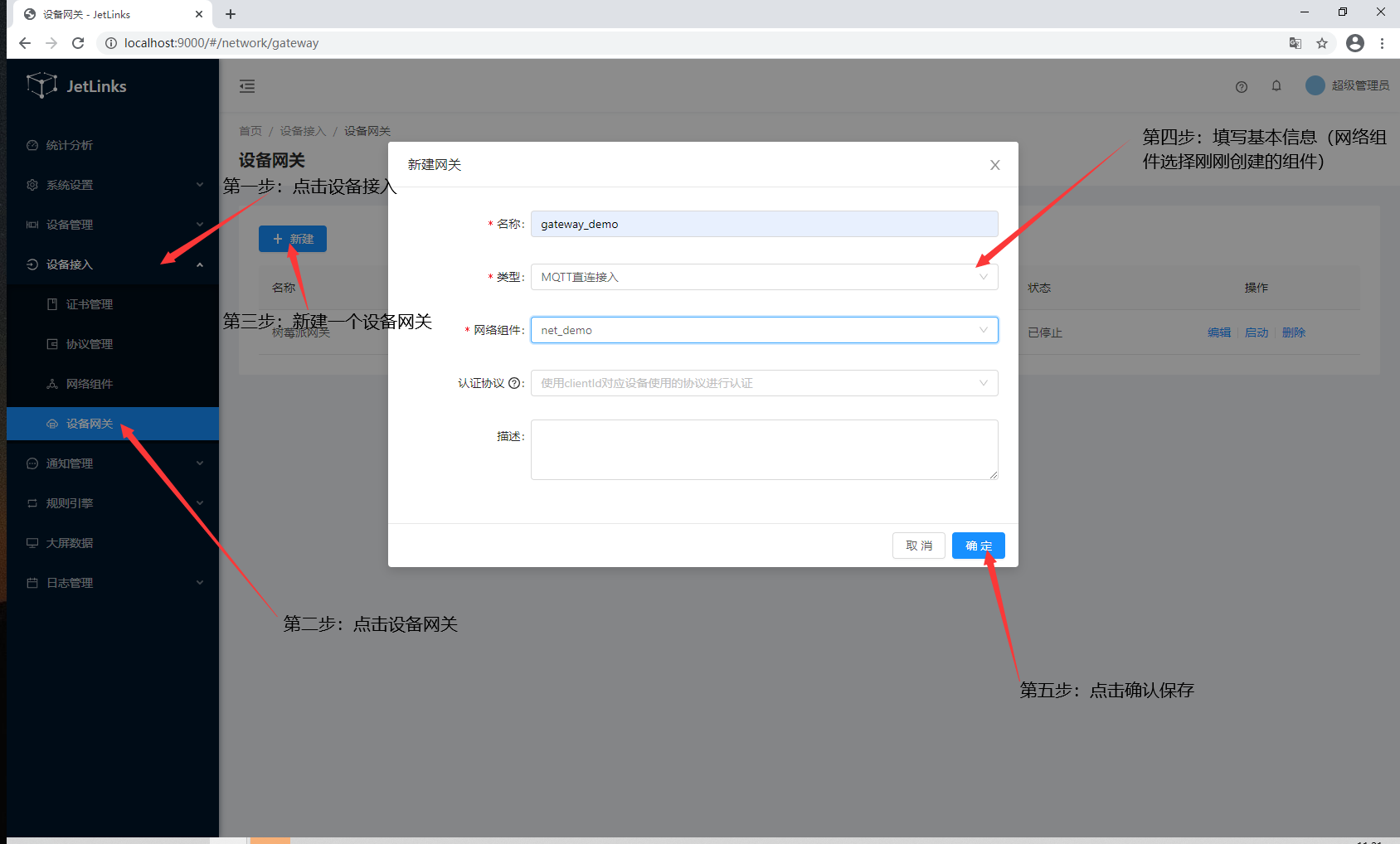

1.点击 设备接入→ 设备网关 → 新建

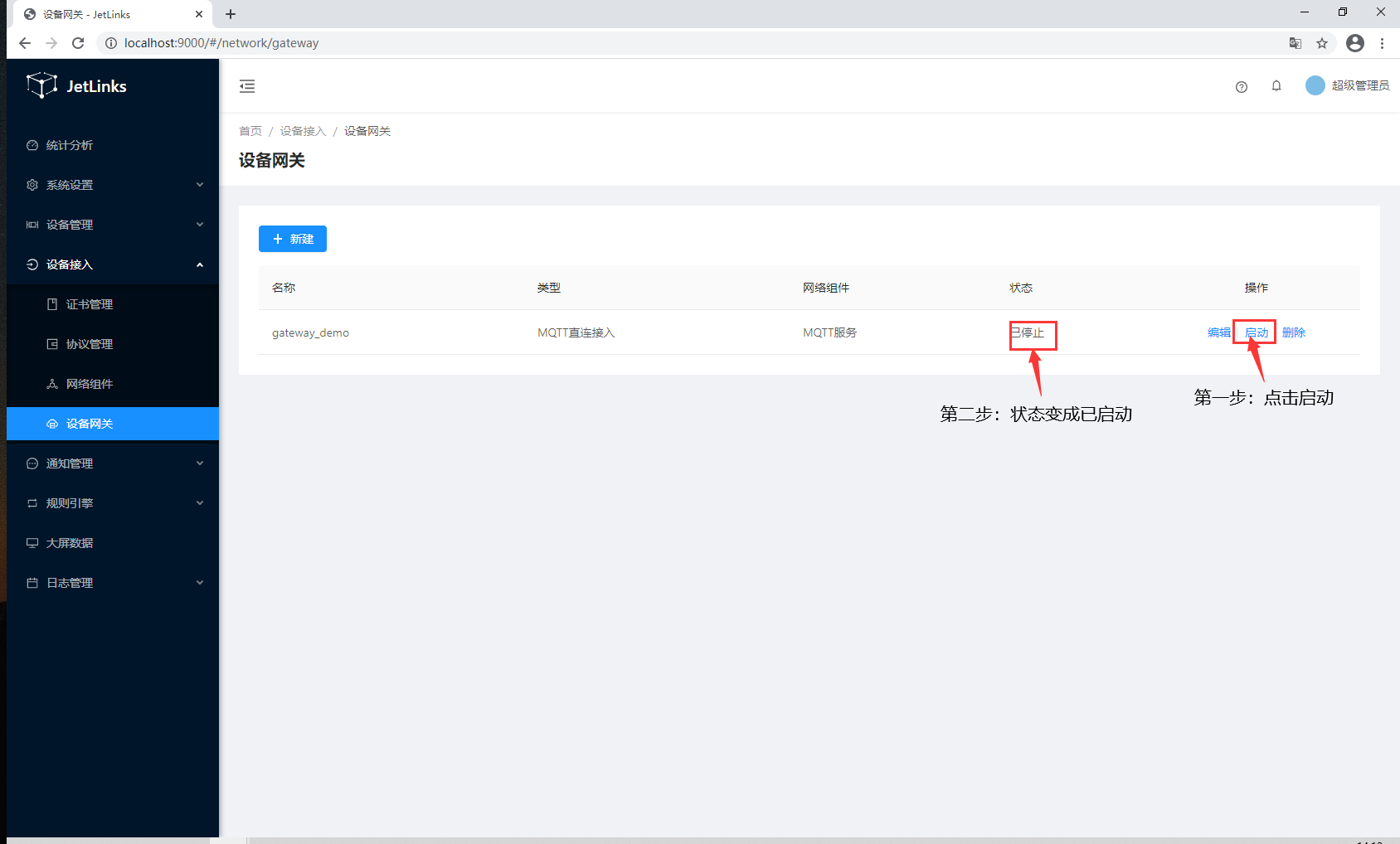

2.创建成功后，找到刚创建的网关，开启网关
# 创建协议

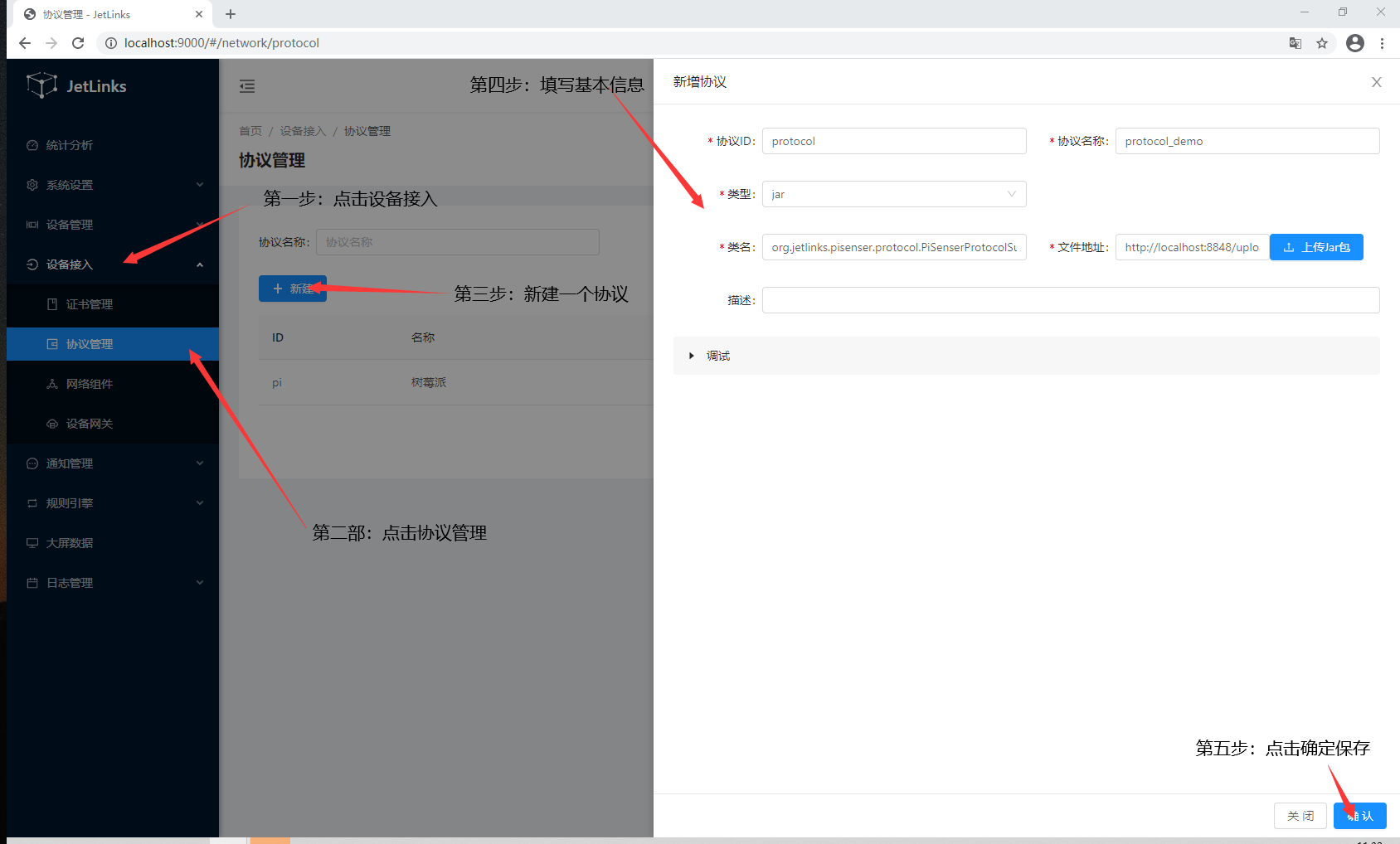

1.点击 设备接入 → 协议管理 → 新建
上传对应的协议文件,
输入类名org.jetlinks.pisenser.protocol.PiSenserProtocolSupportProvider
（注：jar包在系统 /home/pi 目录下面）

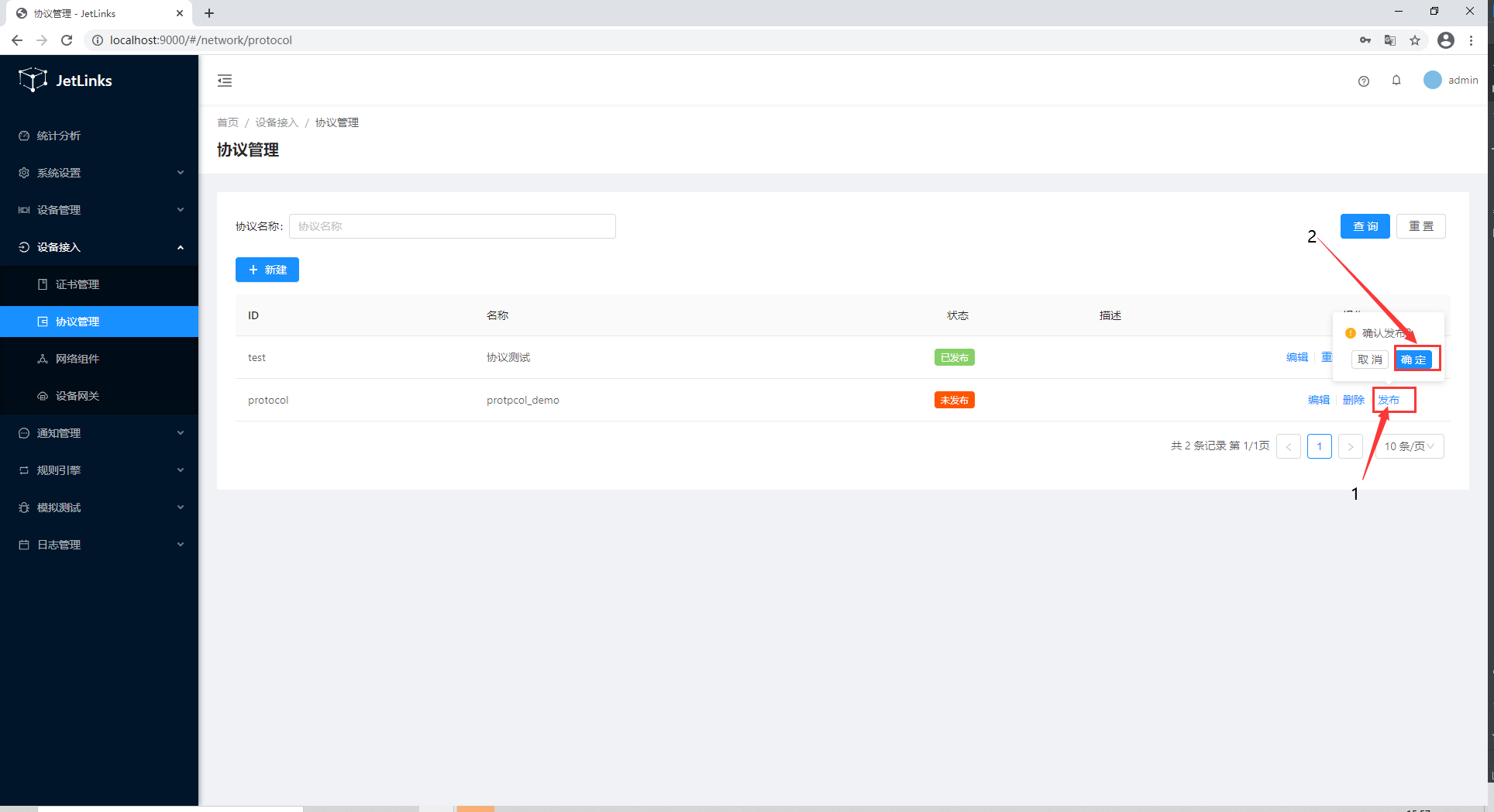

2.在操作栏中点击点击发布
# 创建产品
1.点击 设备管理 →产品→ 新建

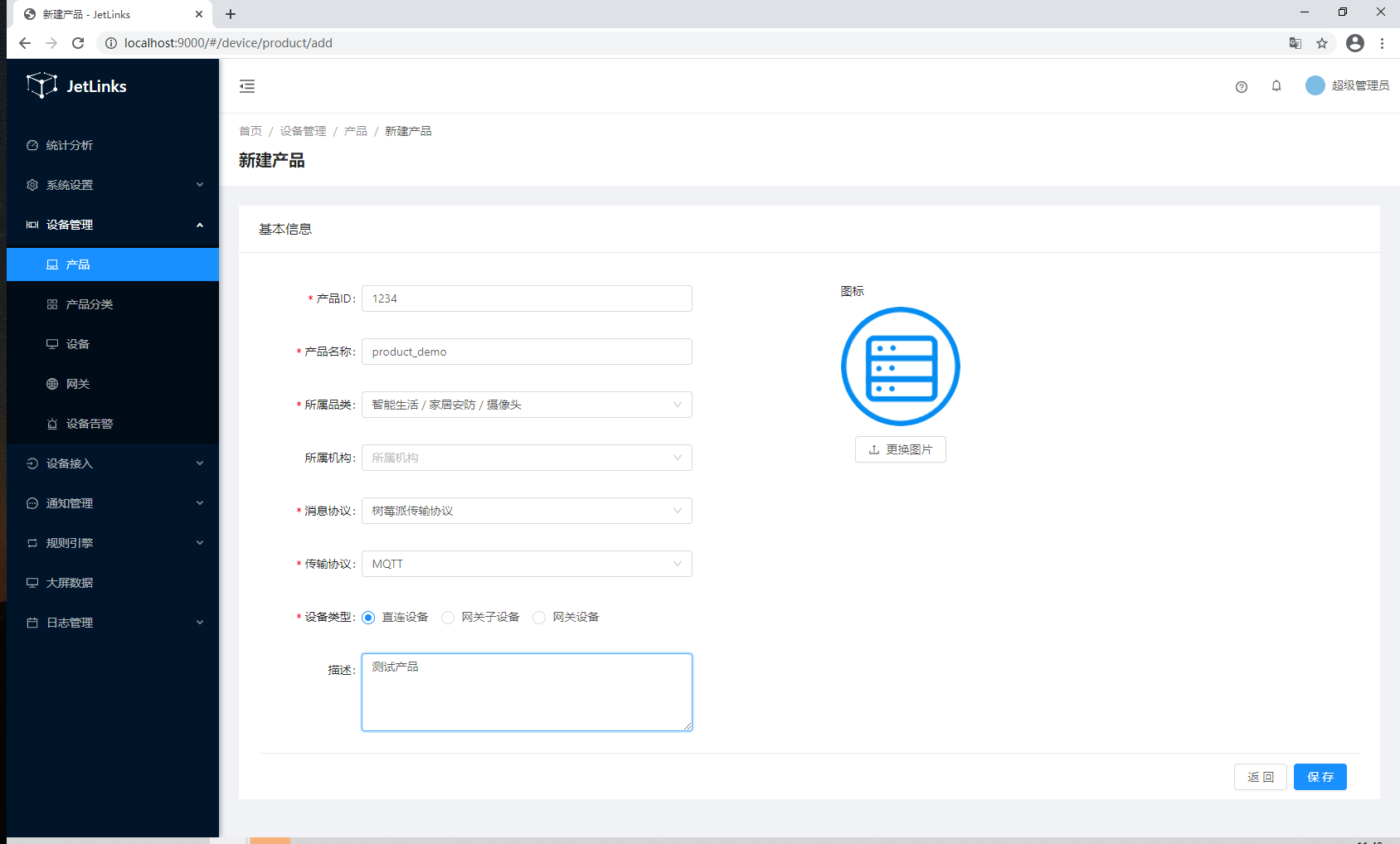

2.点击新建过后会跳转到创建产品界面，如下图：

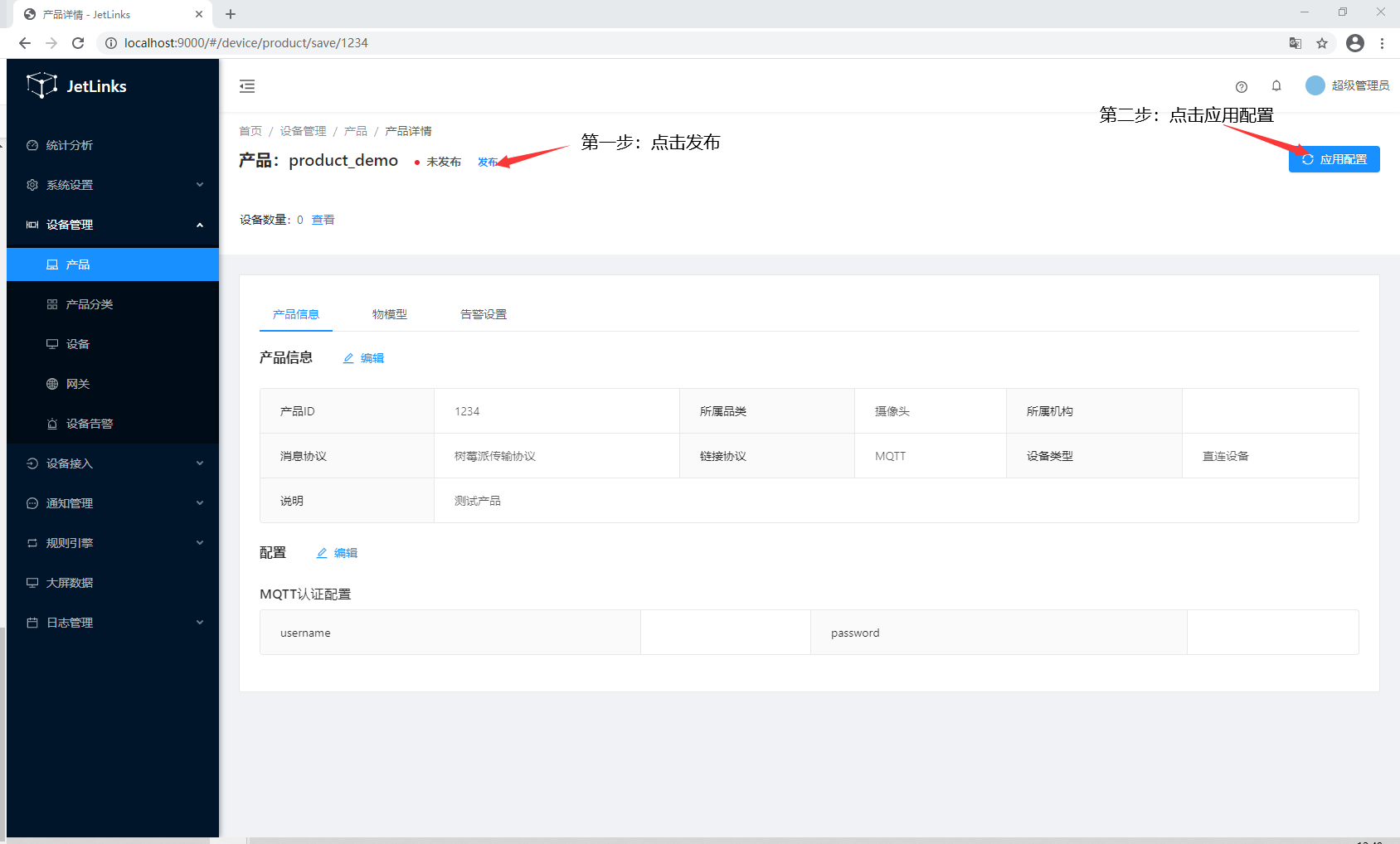

3.点击保存过后会跳转到产品基本信息界面，点击 发布 → 应用配置 ，如图下：
4.导入物模型
·下载快速导入物模型的文件,再点击应用配置
（注：物模型文件在/home/pi 目录下面，）
# 创建设备:

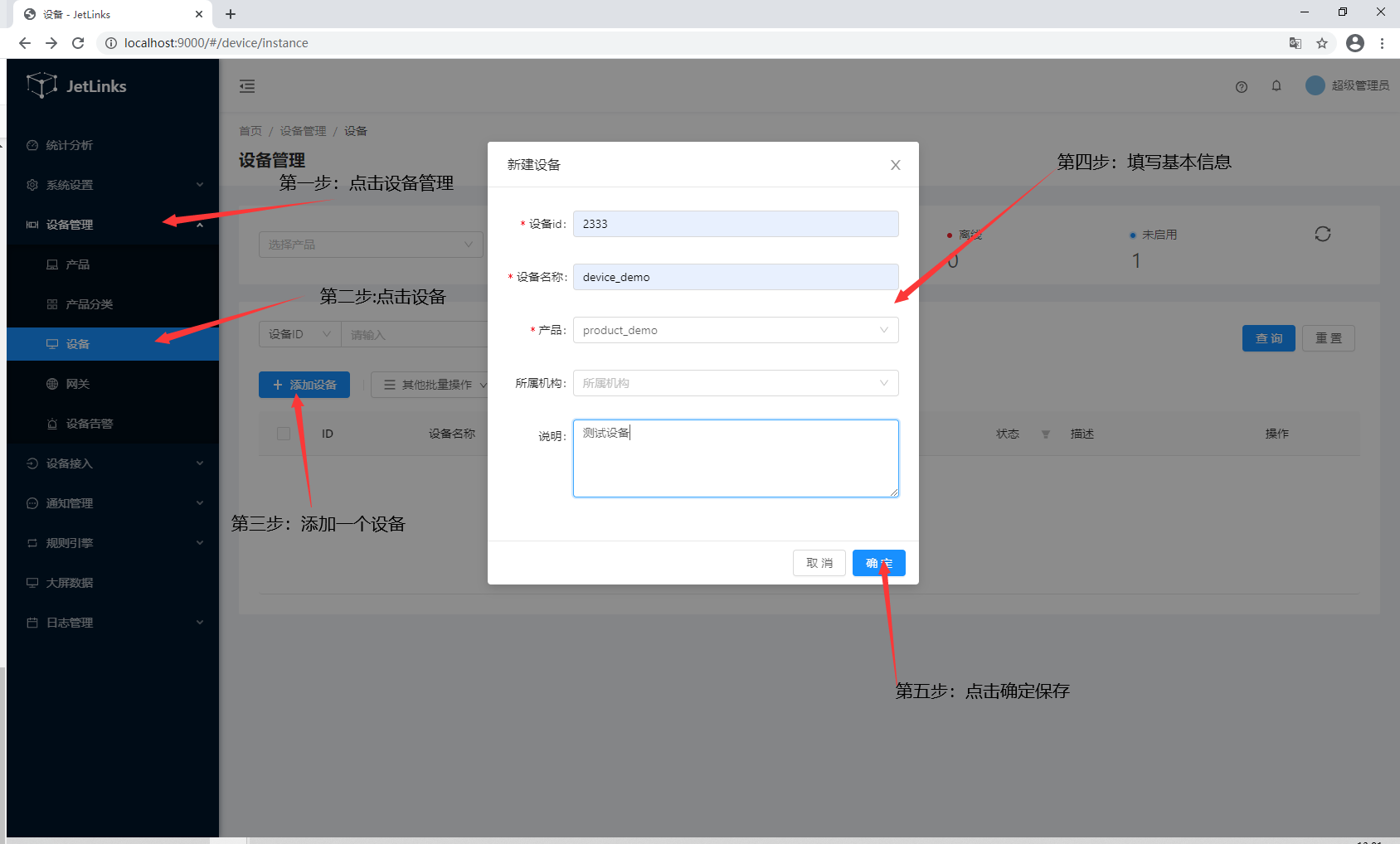

1.点击 设备管理 → 设备 → 添加设备

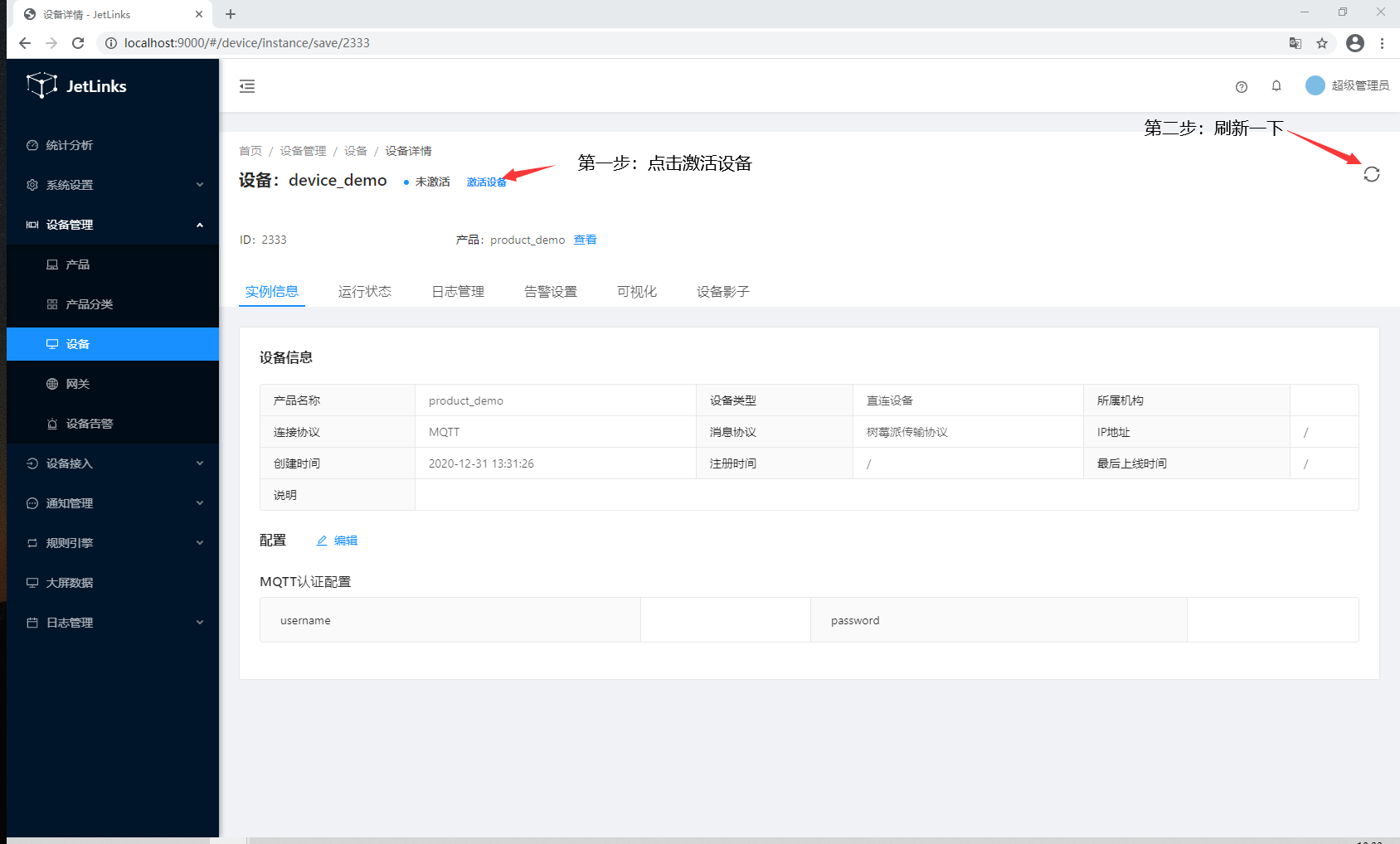

2.点击保存过后会跳转到设备的基本信息，点击激活设备，如下图：
# 模拟设备接入
1.下载并安装MQTT.fx软件。请访问MQTT官网 (opens new window)下载。

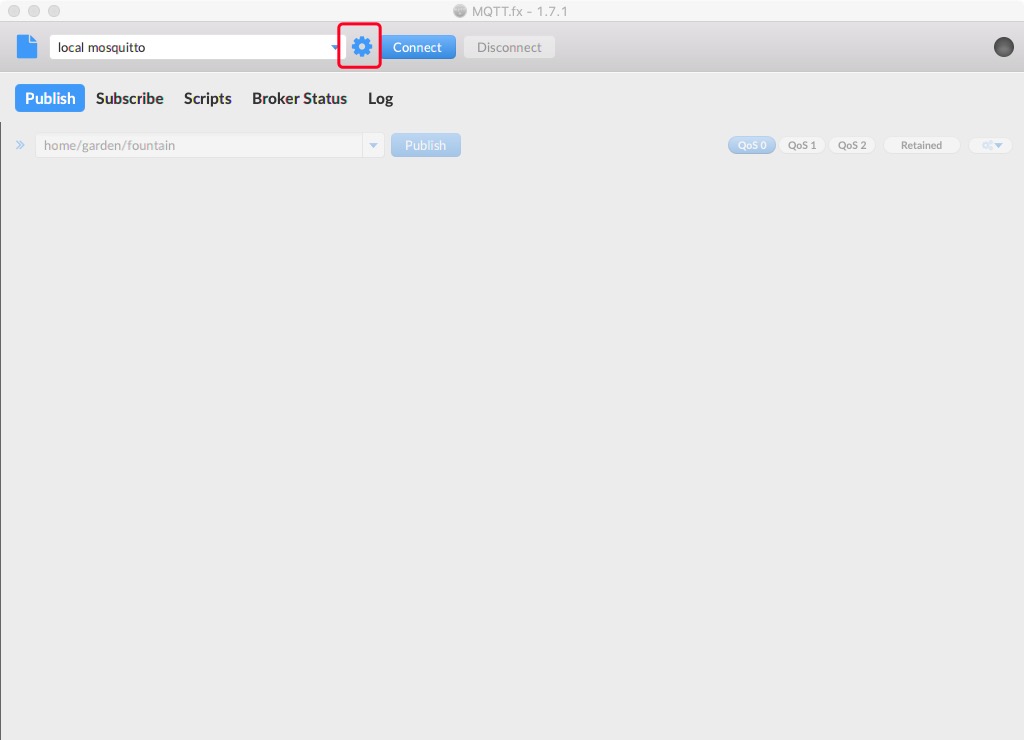

2.打开MQTT.fx软件，单击设置图标。

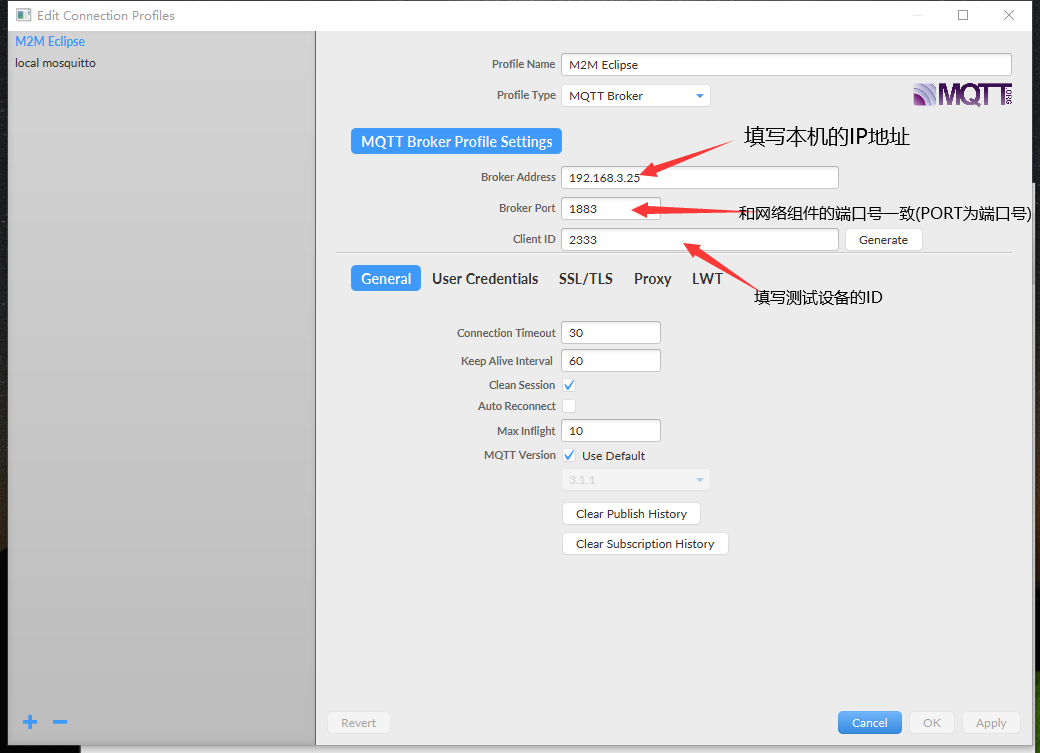

3.填写相应的信息

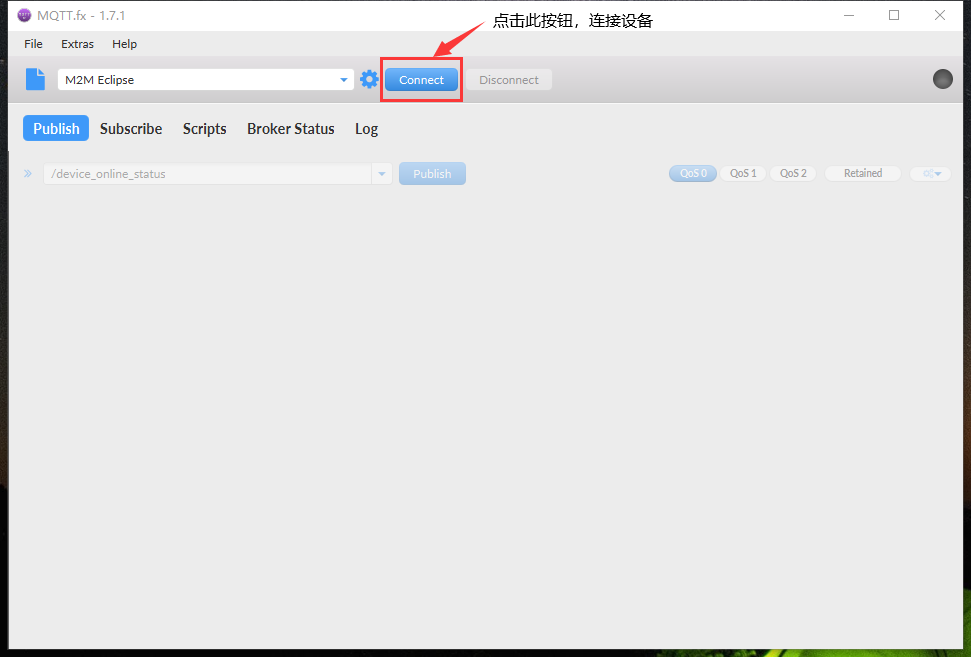

4.点击 ok 保存后，测试连接设备，如下图：

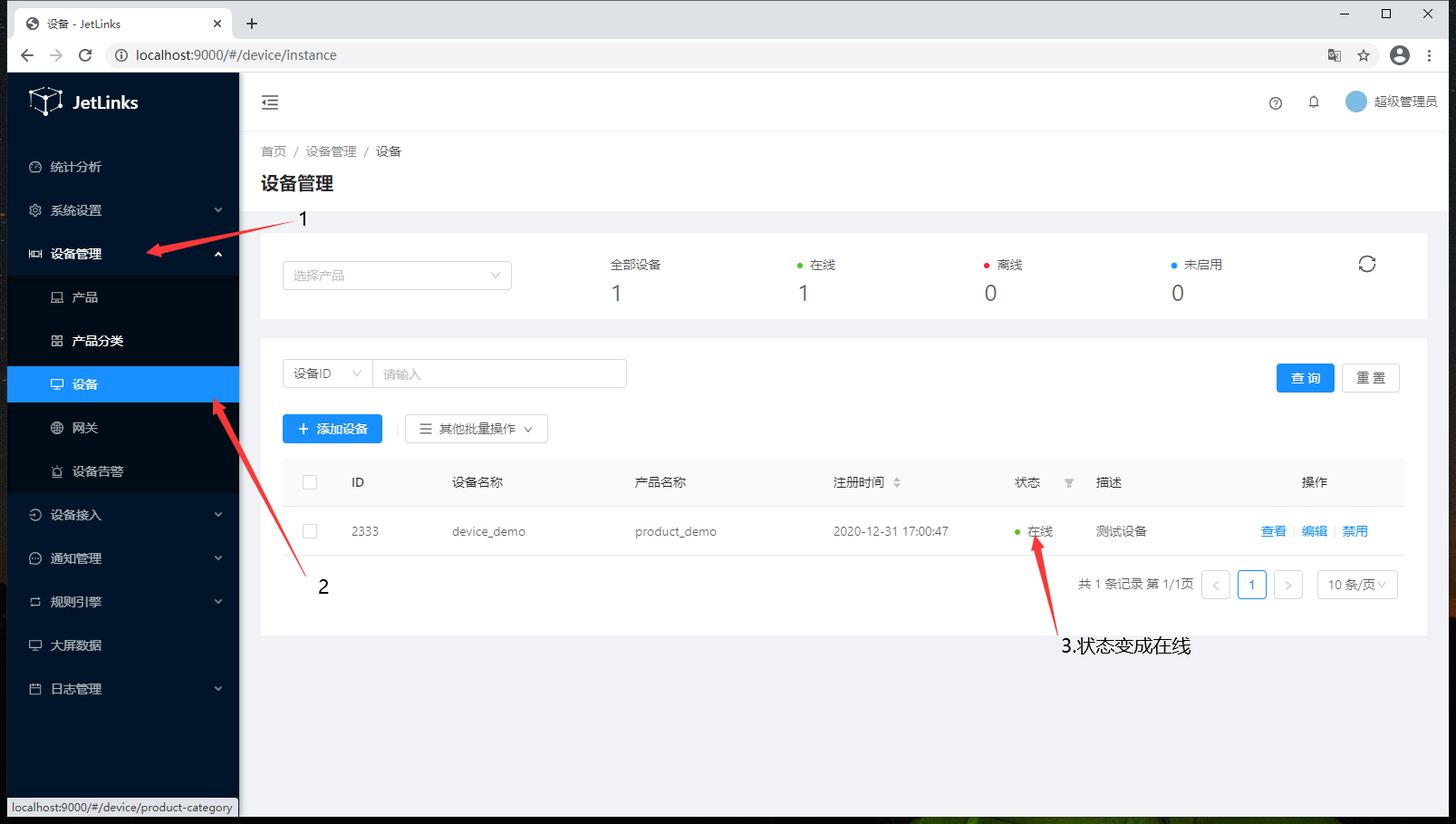

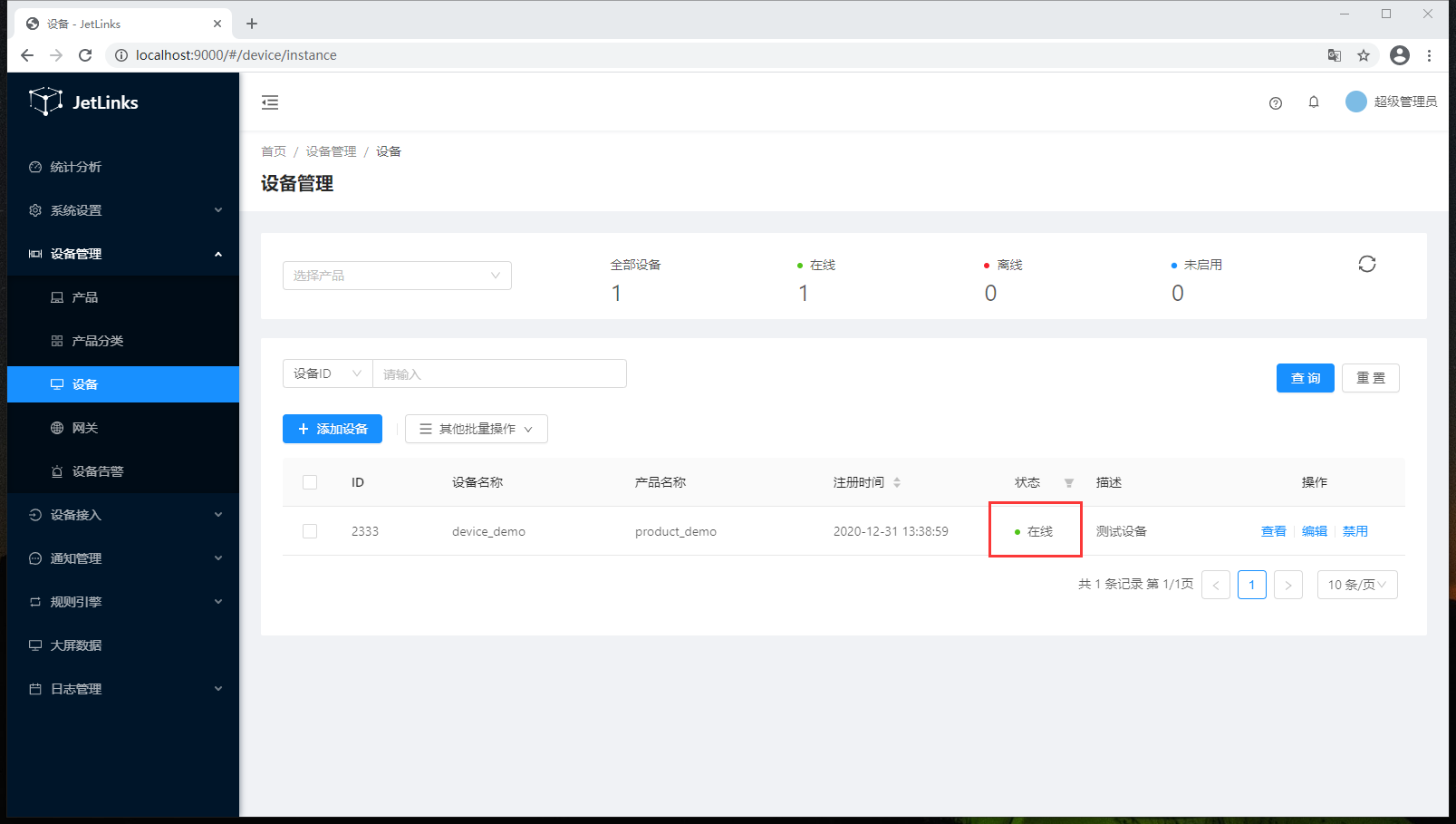

5.返回系统界面,查看设备是否上线，如下图：

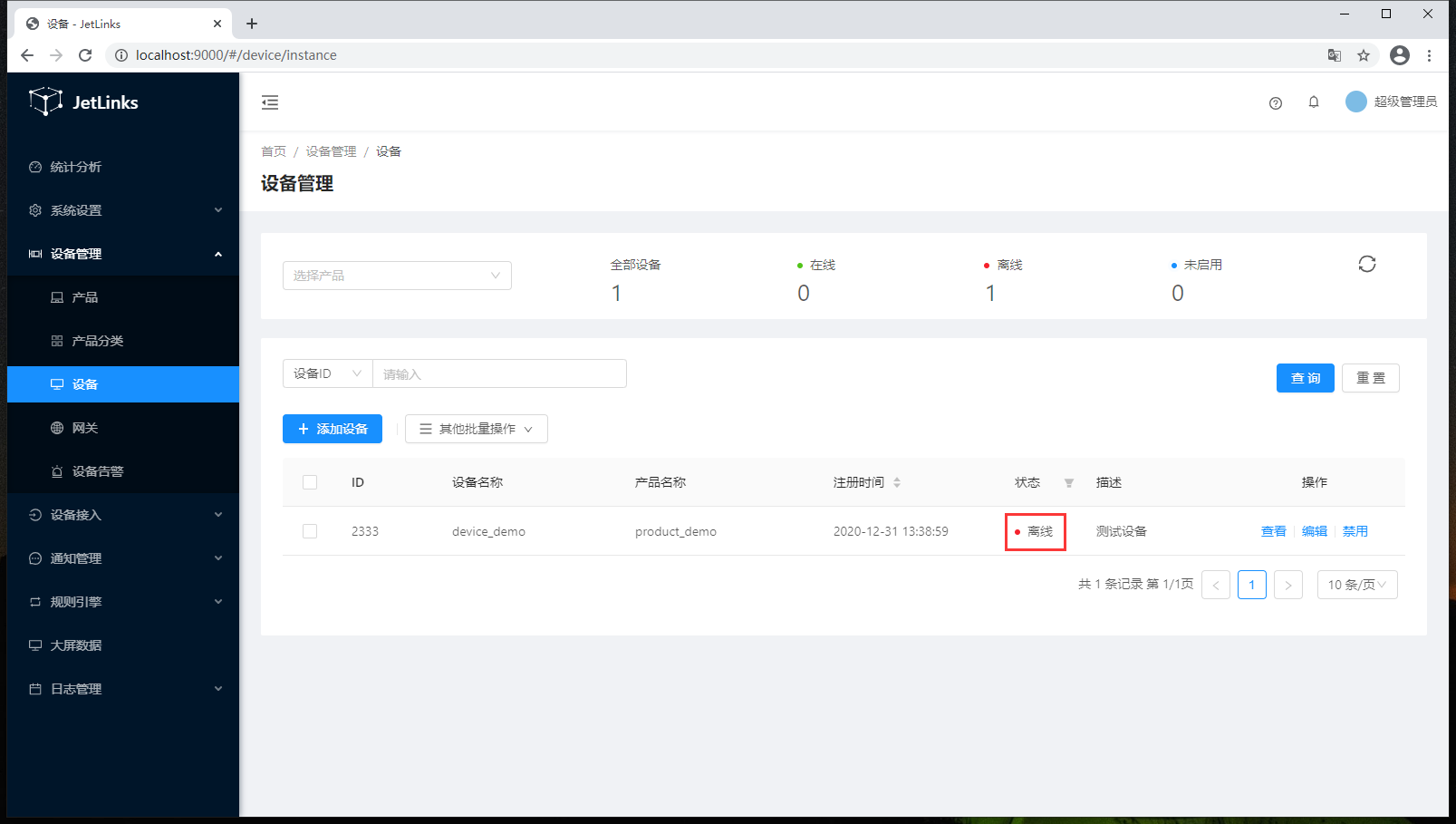

6.断开设备连接，如下图：
温馨提示：
如果回到系统，设备还是显示的在线，请刷新一下页面
# 真实设备接入

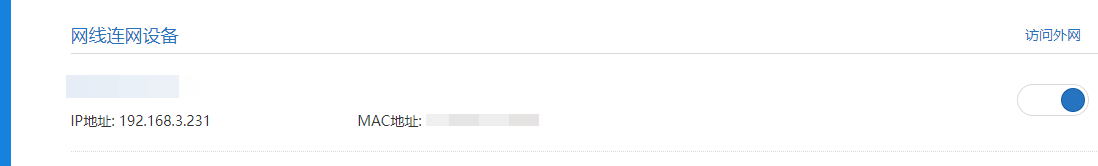

设备通过网线接入路由器后，会通过DHCP协议自动获取IP地址，在路由器界面查询到设备IP地址。
注意:
此处的IP地址根据你的实际地址确认
1.下载并安装Xshell软件。请访问Xshell官网 (opens new window)下载。

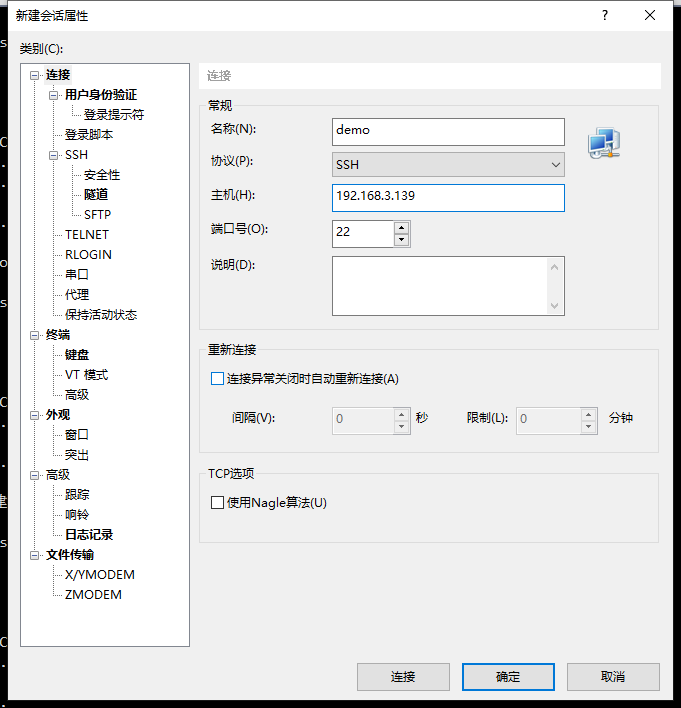

2.打开软件，新建一个会话，点击连接。（主机：192.168.3.139）
注意:
此处的IP地址根据你的实际地址确认

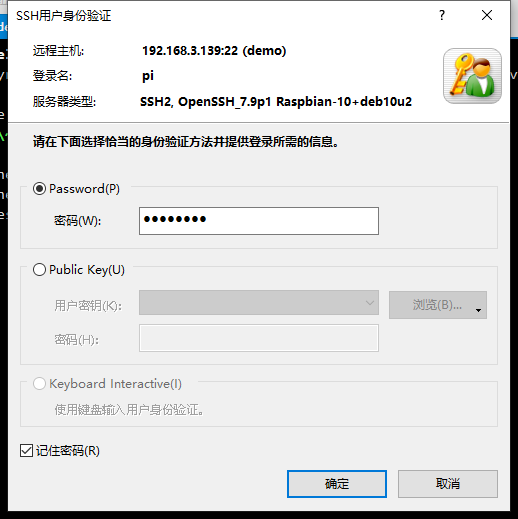

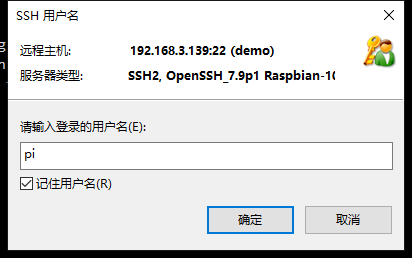

3.登录名和密码（name:pi password: qwer1234 ）

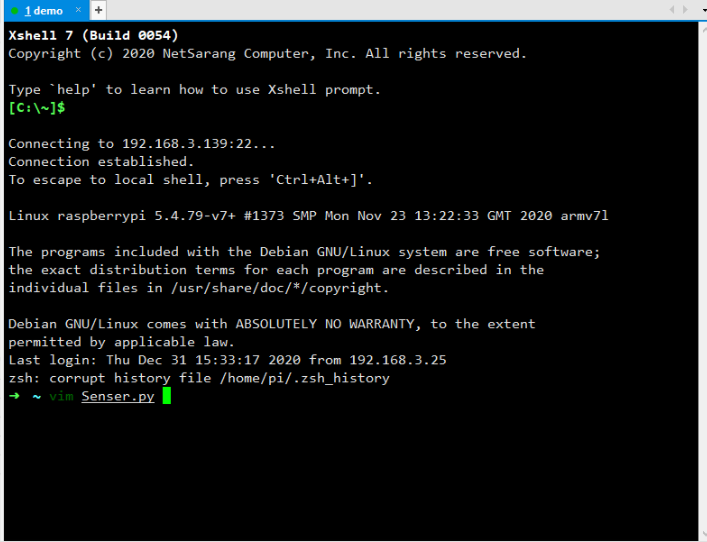

3.连接设备成功后，执行命令 : $vim Senser.py

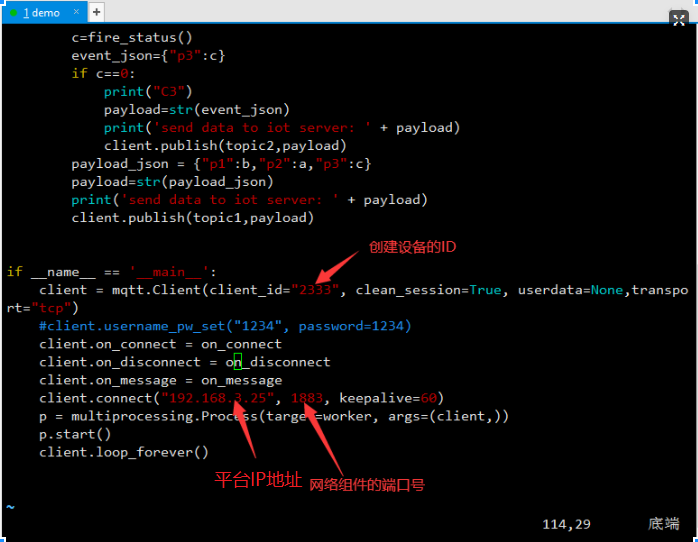

4.执行完成后，在最下面修改配置文件（按i键切换为编辑模式）

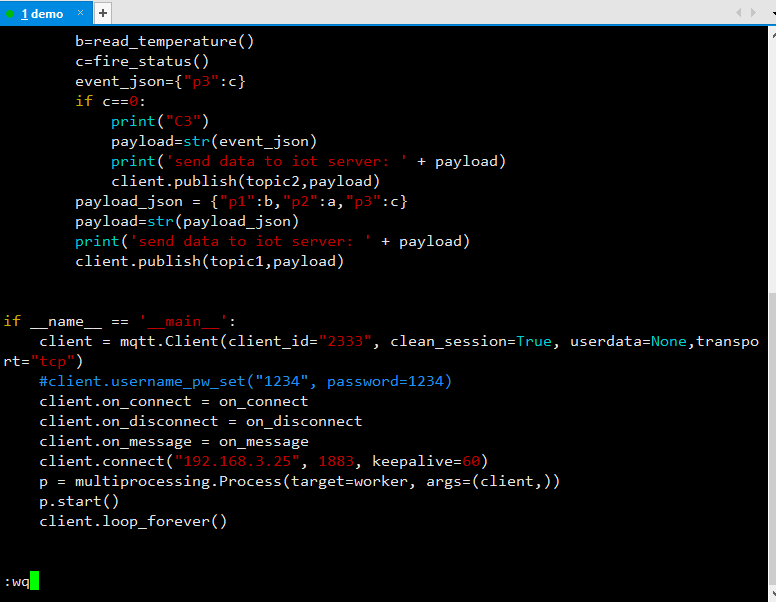

5.编辑完过后，按ESC键退出编辑，执行命令 ：$:wq保存文件并退出该文件

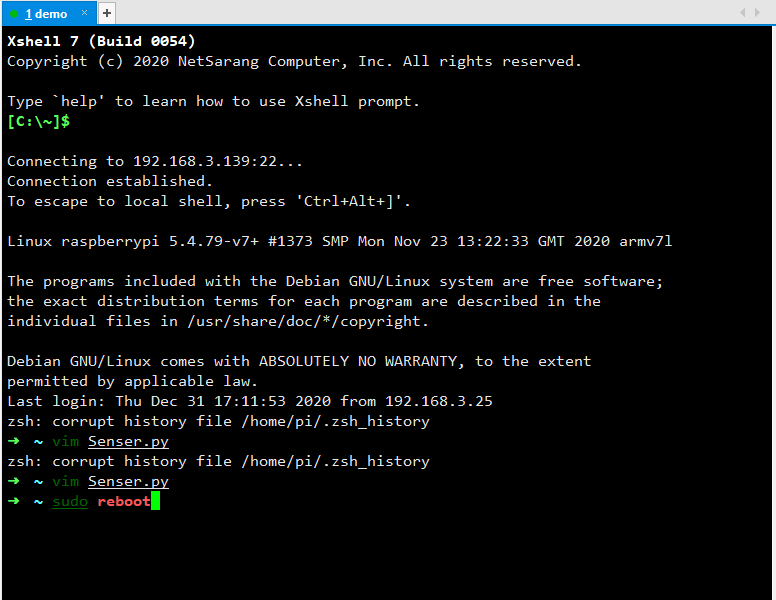

6.执行$sudo reboot,重启程序,如下图
7.进入系统查看设备是否上线
